LU03S3 - Lösungsvorschlag

Im folgenden ERD sehen Sie eine mögliche Lösung für die Aufgabe Filmdatenbank. Es zeigt die Entitäten (Rechtecke), Attribute (Ovale), Beziehungen (Rauten) und Kardinalitäten (1:1, 1:n, n:m).

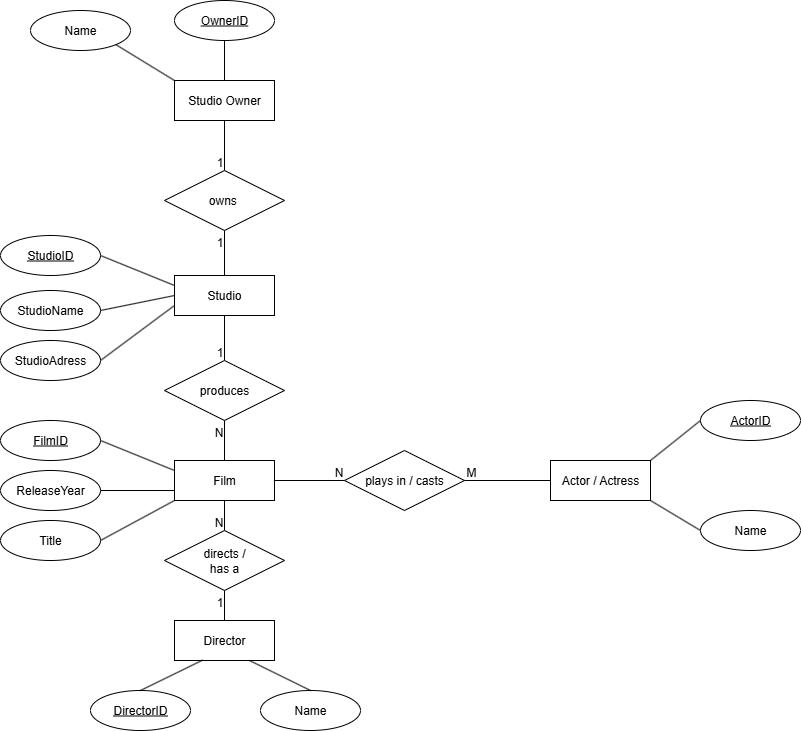

Beispielhafte Lösung eines ERD zur Filmdatenbank in Chen-Notation

Entitäten und Attribute:

  • Film
    • FilmID (PK)
    • Titel
    • Erscheinungsjahr
  • Studio
    • StudioID (PK)
    • Name
    • Adresse
  • Besitzer
    • BesitzerID (PK)
    • Name
  • Regisseur
    • RegisseurID (PK)
    • Name
  • Schauspieler
    • SchauspielerID (PK)
    • Name

Beziehungen und Kardinalitäten:

  • Ein Studio produziert viele Filme → 1:n
  • Ein Besitzer besitzt genau ein Studio → 1:1
  • Ein Film wird von mindestens einem Regisseur gedreht, ein Regisseur kann mehrere Filme drehen → 1:n
  • Ein Film hat viele Schauspieler, und ein Schauspieler kann in mehreren Filmen mitspielen → n:m
  • Primärschlüssel sind unterstrichen dargestellt (z. B. FilmID).
  • Die Beziehung Film–Schauspieler ist ein klassisches Beispiel für eine n:m-Beziehung.

Das ERD zeigt eine mögliche Modellierung einer Filmdatenbank. Die Struktur kann später in Tabellen (relationales Modell) übertragen werden.
